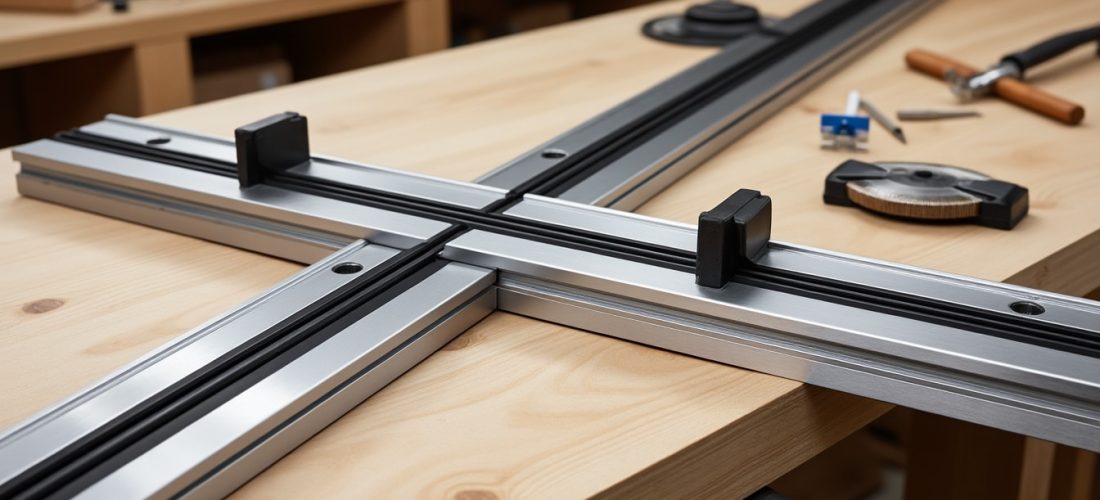

Rail de guidage : longueur, éclisses et bande anti-éclats

Choisir la longueur d’un rail de guidage selon la coupe

La longueur du rail détermine à la fois la portée de coupe et la facilité de manipulation. Un modèle trop court oblige à repositionner l’outil ou le guide en cours de travail, ce qui peut créer un léger décalage visible sur un panneau.

Pour choisir, partez d’abord des dimensions des pièces que vous découpez le plus souvent. Une personne qui recoupe des étagères ou des panneaux de meuble n’a pas les mêmes besoins qu’un artisan qui débite régulièrement des portes, des plans de travail ou des panneaux de grande taille.

Un rail long permet de guider la scie sur une plus grande distance, mais il est plus encombrant à transporter et à ranger. Dans un petit atelier, un modèle plus court peut être plus pratique, à condition qu’il corresponde aux coupes habituelles et qu’il soit posé avec soin.

Imaginez Nora, qui aménage un placard avec des panneaux de largeur identique. Elle peut utiliser un rail adapté à ces découpes répétées, plutôt que de déplacer un guide surdimensionné à chaque passage. Pour un panneau dépassant la portée du rail, elle devra prévoir un raccordement stable ou une autre méthode de coupe.

La mesure utile n’est pas toujours la longueur totale de l’accessoire. La scie commence parfois à couper après son point de contact avec le rail et termine avant son extrémité, selon la conception de la machine. Il faut donc vérifier la longueur réellement exploitable dans la notice du fabricant.

Avant l’achat, mesurez la pièce, repérez le début et la fin de la coupe, puis contrôlez l’espace disponible autour de l’établi. Une coupe droite demande aussi une zone d’appui suffisante : un rail bien dimensionné ne compense pas un panneau qui bascule ou dépasse sans soutien.

Pour des travaux variés, plusieurs rails raccordables peuvent offrir davantage de souplesse qu’un seul guide très long. Cette solution facilite le transport, mais chaque jonction exige un alignement précis et un contrôle avant le sciage. La longueur se choisit donc en fonction du travail, du rangement et de la précision attendue.

Il est utile de distinguer la longueur annoncée de la distance réellement couverte par la semelle de la scie. Une marge aux deux extrémités aide à démarrer et terminer la coupe sans perdre le maintien. Cette précaution compte particulièrement quand la scie plonge dans la pièce ou lorsque le bord de départ est étroit.

Le choix dépend aussi de la matière et de la forme de la pièce. Un panneau mince, un plateau lourd et une planche étroite ne se soutiennent pas de la même manière. Avant de poser le rail, vérifiez que la pièce reste immobile pendant toute la course de la machine.

Enfin, gardez à l’esprit que le rail ne remplace ni le traçage ni le contrôle de l’équerrage. Il guide la scie suivant la ligne définie, mais une erreur de mesure reste une erreur de coupe. Une longueur adaptée rend le travail plus régulier, à condition de préparer correctement la pièce et l’outillage.

Critères de longueur :

• Dimensions des panneaux et pièces les plus fréquentes
• Portée réellement utilisable avec la scie choisie
• Espace de stockage et facilité de transport
• Possibilité de raccorder plusieurs rails avec précision

Une fois la portée déterminée, le raccordement devient le point décisif pour prolonger le guidage sans créer de rupture dans la trajectoire.

Éclisse et raccordement de deux rails de guidage

Quand un seul rail ne couvre pas la coupe, une éclisse ou un raccord adapté relie deux sections. Cette jonction doit maintenir les guides alignés sur toute leur longueur, car une faible différence d’angle peut faire dévier la scie ou marquer le chant.

Le principe est simple : les éléments de raccordement s’insèrent dans les logements prévus par le fabricant et immobilisent les rails l’un contre l’autre. Le raccord FSV est présenté comme un accessoire permettant d’ajouter un deuxième rail au système concerné. Il faut toutefois vérifier la compatibilité exacte avant de l’associer à un autre modèle.

La préparation commence sur une surface plane, dégagée et suffisamment longue. Rapprochez les rails sans forcer, installez les raccords conformément à leur notice, puis contrôlez que les profils restent au même niveau. Un montage rapide sur une pièce instable augmente le risque de décalage au moment où la scie franchit la jonction.

La vérification peut se faire avec une règle droite ou en observant la continuité du bord de guidage. Faites également glisser la machine hors tension sur l’ensemble du parcours : elle doit avancer sans point dur ni mouvement latéral inhabituel. Ce contrôle ne remplace pas la notice, mais révèle souvent un raccord mal engagé.

Pour une coupe longue, le rail assemblé doit rester soutenu sur toute sa portée. Si le panneau fléchit près de la jonction, le guide peut bouger sous la pression de la scie. Des appuis répartis, un revêtement antidérapant propre et, lorsque le système le permet, des fixations adaptées renforcent la stabilité.

Le raccordement ne doit pas être improvisé avec des pièces qui semblent seulement compatibles. Les profils, les rainures et les systèmes de serrage peuvent varier selon les marques et les générations. Une notice de fabricant ou une fiche produit précise permet de confirmer l’association autorisée, notamment pour des scies d’autres marques.

Dans un atelier, une coupe d’essai sur une chute de matériau permet de vérifier le montage avant d’attaquer une pièce coûteuse. Placez la chute sur un support stable, tracez une ligne, puis contrôlez le résultat au début, à la jonction et à la fin. Cette méthode repère une dérive sans gaspiller un panneau entier.

Il faut aussi tenir compte de la position de la scie au passage de l’éclisse. La semelle doit rester correctement portée par le rail, sans basculer ni heurter les éléments de jonction. Si la configuration accroche, arrêtez la machine et corrigez le montage plutôt que de pousser plus fort.

Sur certains rails, des alésages permettent de fixer le guide à la pièce ou de le suspendre pour le rangement. Ces ouvertures ne remplacent pas un raccord compatible, mais elles peuvent aider à stabiliser le dispositif lorsque la méthode de travail et la notice le prévoient.

Le bon raccordement ne consiste donc pas seulement à prolonger la longueur. Il garantit une trajectoire continue, un passage fluide de l’outil et une assise fiable. Cette même régularité dépend ensuite d’un élément consommable souvent négligé : la bande anti-éclats.

Contrôles avant une coupe longue :

• Référence et compatibilité du raccord avec les rails
• Alignement des profils et continuité du bord de guidage
• Glissement libre de la scie hors tension
• Appui stable de la pièce sous toute la trajectoire

Bande anti-éclats : préserver une coupe nette

Un raccord correctement aligné stabilise le trajet, mais la qualité du bord dépend aussi de la bande anti-éclats. Placée au bord du rail, elle soutient la surface du matériau près de la lame et limite l’arrachement des fibres pendant le sciage.

Cette protection est particulièrement utile sur les panneaux plaqués ou les matériaux dont la surface s’écaille facilement. Elle aide à obtenir une coupe nette du côté du rail, mais ne supprime pas tous les risques d’éclats : le choix de la lame, le sens de coupe et le réglage de la scie comptent également.

Sur un rail neuf, la bande doit être installée ou ajustée selon la méthode du fabricant. Certaines protections sont rognées par la première coupe pour correspondre exactement à la trajectoire de la lame. Cette opération définit le bord de référence : elle doit être réalisée avec la scie prévue et sur une pièce d’essai appropriée.

Une bande usée, déformée ou décollée peut perdre son efficacité et compliquer le placement du rail sur le tracé. Inspectez-la avant les travaux exigeants, surtout après le transport ou un rangement dans un endroit poussiéreux. Si elle se détache, ne la maintenez pas en place avec une solution improvisée susceptible de gêner la scie.

Un remplacement ciblé peut éviter de remplacer tout le rail lorsque le fabricant propose une bande détachable compatible. Les longueurs disponibles varient selon les accessoires et les systèmes : il faut mesurer l’élément existant, consulter la référence du guide et confirmer que la pièce de rechange correspond bien au profil concerné.

Pour protéger une surface fragile, commencez par enlever la poussière sous le rail et sur la pièce. La moindre particule dure peut modifier l’appui ou rayer le revêtement. Le revêtement antidérapant participe aussi au maintien, tandis que la bande anti-éclats remplit une fonction différente, au bord de coupe.

Une coupe d’essai sur une chute permet de vérifier le résultat sans risquer la pièce finale. Observez les deux faces et le chant, puis ajustez le réglage de la lame ou la méthode de travail si nécessaire. Il faut aussi respecter les consignes de sécurité, maintenir la pièce et garder les mains hors de la trajectoire de coupe.

Le tableau suivant distingue les principaux signes d’usure et les actions utiles. Il ne remplace pas les indications du fabricant, car les bandes, les profils et les méthodes de remplacement diffèrent d’un modèle à l’autre.

Quand la bande est intacte et que le bord reste propre, la finition demande moins de retouches. Pour conserver ce résultat, il faut toutefois choisir un rail qui s’accorde avec la scie et les accessoires réellement utilisés.

Signes à surveiller sur la bande :

• Décollement ou déformation du bord de contact
• Usure visible sur la trajectoire de la lame
• Poussière ou résidus sous la surface d’appui
• Éclats répétés malgré une coupe d’essai correcte

Compatibilité du rail avec les scies et l’outillage

La bande protège le bord de coupe, mais elle ne peut agir que si la machine coulisse correctement. La compatibilité entre le rail de guidage et la scie est donc essentielle : une semelle mal adaptée peut produire du jeu, accrocher ou ne pas s’engager dans le profil.

Certains rails sont conçus pour les scies circulaires portatives d’une marque donnée, tandis que des modèles sont annoncés compatibles avec plusieurs fabricants. Des références mentionnent notamment Hikoki, Festool, Bosch, Makita ou Hilti, mais cette indication ne signifie pas que toutes leurs scies conviennent automatiquement.

Avant l’achat, vérifiez le modèle exact de la scie, la forme de sa semelle et les réglages nécessaires pour la maintenir sur le guide. Les joues de guidage de certaines scies plongeantes se règlent sans outil, ce qui permet d’obtenir un coulissement ajusté. Cette fonction doit être confirmée pour la machine concernée.

Le fabricant du rail peut aussi préciser les accessoires associés : raccords, bandes glissantes, butée anti-recul, fausse équerre ou serre-joints. Ces éléments ont des rôles distincts. Les bandes glissantes facilitent le déplacement de l’outil, tandis qu’une butée anti-recul limite certains mouvements indésirables suivant les instructions d’utilisation.

Une fausse équerre peut servir à reporter un angle sur la pièce sans le recalculer. Le rail devient alors une référence de coupe, à condition que l’angle soit correctement relevé et que le guide soit immobilisé. Pour une opération répétitive, un essai sur une chute aide à confirmer le réglage avant de débiter la série.

Le rail peut également servir avec une défonceuse équipée d’une butée prévue à cet effet. Cette association permet de réaliser des rainures droites, mais elle exige un montage conçu pour l’outil utilisé. Ne supposez pas qu’une scie et une défonceuse partagent automatiquement le même réglage ou le même accessoire.

Pour des coupes avec une scie sauteuse, certains systèmes de guidage peuvent apporter une aide sur des matériaux et épaisseurs compatibles. Les données fournies évoquent des coupes précises dans le bois jusqu’à 20 millimètres, mais cette limite doit être rattachée au système et aux conditions indiqués par son fabricant.

La table multifonctions MFT est présentée comme un complément possible pour l’atelier ou le chantier. Elle peut faciliter la mise en place et le soutien des pièces, mais ne dispense pas de vérifier l’immobilité du panneau ni le bon positionnement du rail avant la mise en marche.

Les accessoires ont un intérêt lorsqu’ils simplifient une tâche réelle. Acheter un raccord, une butée ou une table sans vérifier l’usage prévu peut encombrer l’atelier sans améliorer la précision. Une sélection raisonnée commence par les coupes courantes, puis s’étend aux opérations qui demandent un maintien ou un réglage particulier.

Pour comparer les systèmes, séparez les caractéristiques confirmées des suppositions liées à la marque. Une fiche technique doit préciser les scies compatibles, les raccords utilisables et les accessoires disponibles. Le bon ensemble est celui qui guide l’outil sans jeu et reste adapté aux matériaux réellement travaillés.

Combinaisons d’outillage à vérifier :

• Scie circulaire et semelle adaptée au profil du rail
• Scie plongeante et réglage des joues de guidage
• Défonceuse et butée compatible avec le système
• Fausse équerre, raccords et fixations prévus par le fabricant

Préparer une coupe précise et stable sur rail

Une bonne compatibilité rend le guidage possible ; la préparation transforme ensuite cette possibilité en coupe maîtrisée. Commencez par contrôler l’état du rail, la propreté de la bande anti-éclats et le bon coulissement de la machine, sans mettre la scie sous tension.

Posez la pièce sur des appuis adaptés à sa taille et à son poids. Elle doit rester stable sans fermer le trait de scie ni coincer la lame. Pour un grand panneau, répartissez les supports et vérifiez qu’ils ne gênent ni le guide ni le déplacement de l’outil.

Mesurez le point de départ et le point d’arrivée, puis marquez la ligne de coupe. Placez le rail en tenant compte du décalage entre le bord de guidage et la lame, décalage qui dépend de la machine. Une coupe d’essai permet de confirmer ce réglage avant d’utiliser une pièce destinée au montage.

Pour une rainure, le rail peut servir de référence rectiligne avec une défonceuse et une butée appropriées. Réglez d’abord la profondeur selon le travail prévu, fixez le guide et effectuez un essai sur une chute. Plusieurs passes adaptées peuvent être nécessaires selon le matériau et l’outil, conformément aux instructions du fabricant.

Les angles se préparent en reportant la mesure avec une fausse équerre, plutôt qu’en estimant leur position à l’œil. Une fois l’angle transféré, vérifiez qu’il ne bouge pas pendant le serrage. Cette vérification limite les erreurs qui se répercutent ensuite sur les assemblages, les chants ou les éléments de mobilier.

Après le sciage, examinez le bord et la face opposée. Si les fibres sont arrachées, cherchez d’abord la cause : lame inadaptée ou émoussée, bande usée, mauvais sens de coupe, rail mobile ou réglage incorrect. Remplacer immédiatement le rail entier ne résoudrait pas nécessairement le problème.

Le rangement participe aussi à la précision future. Les alésages prévus sur certains rails permettent de les fixer à une pièce ou de les suspendre, selon la conception. Stockez les guides à l’abri des chocs susceptibles de déformer leurs bords, et protégez les bandes de la poussière et des dommages.

Enfin, gardez une trace des accessoires réellement utilisés et des réglages qui fonctionnent avec vos outils. Cette habitude facilite les travaux répétitifs sans remplacer les contrôles avant chaque coupe. Un ensemble bien entretenu, correctement raccordé et adapté à la pièce favorise une coupe nette et un travail plus sûr.

Routine de préparation :

• Contrôle du rail, du raccord et de la bande
• Mesure de la coupe et vérification du décalage de lame
• Stabilisation de la pièce et des appuis
• Essai sur une chute avant la pièce définitive

La vitesse d’avance doit rester régulière, sans pousser la machine au-delà de ce qu’elle peut couper proprement. Une progression forcée peut dégrader le chant, faire chauffer la lame ou perturber le contrôle de l’outil. Suivez les consignes de la scie et portez les équipements de protection recommandés.

Pour une rainure, le rail peut servir de référence rectiligne avec une défonceuse et une butée appropriées. Réglez d’abord la profondeur selon le travail prévu, fixez le guide et effectuez un essai sur une chute. Plusieurs passes adaptées peuvent être nécessaires selon le matériau et l’outil, conformément aux instructions du fabricant.

Les angles se préparent en reportant la mesure avec une fausse équerre, plutôt qu’en estimant leur position à l’œil. Une fois l’angle transféré, vérifiez qu’il ne bouge pas pendant le serrage. Cette vérification limite les erreurs qui se répercutent ensuite sur les assemblages, les chants ou les éléments de mobilier.

Après le sciage, examinez le bord et la face opposée. Si les fibres sont arrachées, cherchez d’abord la cause : lame inadaptée ou émoussée, bande usée, mauvais sens de coupe, rail mobile ou réglage incorrect. Remplacer immédiatement le rail entier ne résoudrait pas nécessairement le problème.

Le rangement participe aussi à la précision future. Les alésages prévus sur certains rails permettent de les fixer à une pièce ou de les suspendre, selon la conception. Stockez les guides à l’abri des chocs susceptibles de déformer leurs bords, et protégez les bandes de la poussière et des dommages.

Enfin, gardez une trace des accessoires réellement utilisés et des réglages qui fonctionnent avec vos outils. Cette habitude facilite les travaux répétitifs sans remplacer les contrôles avant chaque coupe. Un ensemble bien entretenu, correctement raccordé et adapté à la pièce favorise une coupe nette et un travail plus sûr.

Routine de préparation :

• Contrôle du rail, du raccord et de la bande
• Mesure de la coupe et vérification du décalage de lame
• Stabilisation de la pièce et des appuis
• Essai sur une chute avant la pièce définitive

La vitesse d’avance doit rester régulière, sans pousser la machine au-delà de ce qu’elle peut couper proprement. Une progression forcée peut dégrader le chant, faire chauffer la lame ou perturber le contrôle de l’outil. Suivez les consignes de la scie et portez les équipements de protection recommandés.

Pour une rainure, le rail peut servir de référence rectiligne avec une défonceuse et une butée appropriées. Réglez d’abord la profondeur selon le travail prévu, fixez le guide et effectuez un essai sur une chute. Plusieurs passes adaptées peuvent être nécessaires selon le matériau et l’outil, conformément aux instructions du fabricant.

Les angles se préparent en reportant la mesure avec une fausse équerre, plutôt qu’en estimant leur position à l’œil. Une fois l’angle transféré, vérifiez qu’il ne bouge pas pendant le serrage. Cette vérification limite les erreurs qui se répercutent ensuite sur les assemblages, les chants ou les éléments de mobilier.

Après le sciage, examinez le bord et la face opposée. Si les fibres sont arrachées, cherchez d’abord la cause : lame inadaptée ou émoussée, bande usée, mauvais sens de coupe, rail mobile ou réglage incorrect. Remplacer immédiatement le rail entier ne résoudrait pas nécessairement le problème.

Le rangement participe aussi à la précision future. Les alésages prévus sur certains rails permettent de les fixer à une pièce ou de les suspendre, selon la conception. Stockez les guides à l’abri des chocs susceptibles de déformer leurs bords, et protégez les bandes de la poussière et des dommages.

Enfin, gardez une trace des accessoires réellement utilisés et des réglages qui fonctionnent avec vos outils. Cette habitude facilite les travaux répétitifs sans remplacer les contrôles avant chaque coupe. Un ensemble bien entretenu, correctement raccordé et adapté à la pièce favorise une coupe nette et un travail plus sûr.

Routine de préparation :

• Contrôle du rail, du raccord et de la bande
• Mesure de la coupe et vérification du décalage de lame
• Stabilisation de la pièce et des appuis
• Essai sur une chute avant la pièce définitive

Le revêtement antidérapant aide à maintenir le guide et peut protéger la surface de la pièce, mais il doit être propre et intact. Sur une surface délicate, évitez de faire glisser le rail inutilement. Si un maintien supplémentaire est nécessaire, utilisez les fixations prévues et vérifiez qu’elles ne gênent pas le passage de la scie.

La vitesse d’avance doit rester régulière, sans pousser la machine au-delà de ce qu’elle peut couper proprement. Une progression forcée peut dégrader le chant, faire chauffer la lame ou perturber le contrôle de l’outil. Suivez les consignes de la scie et portez les équipements de protection recommandés.

Pour une rainure, le rail peut servir de référence rectiligne avec une défonceuse et une butée appropriées. Réglez d’abord la profondeur selon le travail prévu, fixez le guide et effectuez un essai sur une chute. Plusieurs passes adaptées peuvent être nécessaires selon le matériau et l’outil, conformément aux instructions du fabricant.

Les angles se préparent en reportant la mesure avec une fausse équerre, plutôt qu’en estimant leur position à l’œil. Une fois l’angle transféré, vérifiez qu’il ne bouge pas pendant le serrage. Cette vérification limite les erreurs qui se répercutent ensuite sur les assemblages, les chants ou les éléments de mobilier.

Après le sciage, examinez le bord et la face opposée. Si les fibres sont arrachées, cherchez d’abord la cause : lame inadaptée ou émoussée, bande usée, mauvais sens de coupe, rail mobile ou réglage incorrect. Remplacer immédiatement le rail entier ne résoudrait pas nécessairement le problème.

Le rangement participe aussi à la précision future. Les alésages prévus sur certains rails permettent de les fixer à une pièce ou de les suspendre, selon la conception. Stockez les guides à l’abri des chocs susceptibles de déformer leurs bords, et protégez les bandes de la poussière et des dommages.

Enfin, gardez une trace des accessoires réellement utilisés et des réglages qui fonctionnent avec vos outils. Cette habitude facilite les travaux répétitifs sans remplacer les contrôles avant chaque coupe. Un ensemble bien entretenu, correctement raccordé et adapté à la pièce favorise une coupe nette et un travail plus sûr.

Routine de préparation :

• Contrôle du rail, du raccord et de la bande
• Mesure de la coupe et vérification du décalage de lame
• Stabilisation de la pièce et des appuis
• Essai sur une chute avant la pièce définitive
